大阳城娱乐下载app主要用来实现对液位的上下限报警和控制，应用于食品、饮料、制药、化工、水处理等众多工业自动化控制领域，尽管其简单易用，整个使用过程中无需维护，很受用户欢迎，但仍有不少用户不知大阳城娱乐下载app怎么接线。

　　液位开关种类繁多，但是接线方式都大体相同，下面以计为Ring-11大阳城娱乐下载app和Ring-21紧凑型大阳城娱乐下载app为例先容如下：

一、大阳城娱乐下载app的接线步骤

　　打开大阳城娱乐下载app的外壳上盖，内有接线端子、拨动开关、发光二极管LED、灵敏度调节钮。对于隔爆型仪表，只有当环境中不存在会引爆的气体或粉尘时才允许打开外盖操作。

　　一般来讲，在对大阳城娱乐下载app进行接线时，请按照如下步骤进行操作：

　　（1）打开外壳盖；

　　（2）松开电缆螺纹接头上的锁紧螺母；

　　（3）去掉连接电缆大约10cm的外皮和芯线末端大约1cm的绝缘层；

　　（4）将电缆穿过电缆螺纹接头插入外壳中；

　　（5）用螺丝刀打开接线端子；

　　（6）按照接线图将芯线末端插入接线端子中；

　　（7）用螺丝刀拧紧接线端子；

　　（8）通过轻拉接入的电缆线来检查接线是否牢靠；

　　（9）拧紧电缆螺纹接头的锁紧螺母，扣紧密封环；

　　（10）拧上外壳盖。

二、计为大阳城娱乐下载app怎么接线

　　计为研发生产的大阳城娱乐下载app分为Ring-11大阳城娱乐下载app和Ring-21紧凑型大阳城娱乐下载app。由于二者在结构方面存在差异，导致其接线方式也大不相同。为了帮助用户正确地接线，大家将结合计为大阳城娱乐下载app接线图对计为大阳城娱乐下载app的接线进行先容。

　　（一）Ring-11大阳城娱乐下载app怎么接线

　　Ring-11大阳城娱乐下载app采用宽电源设计，交直流通用自适应，因此无需根据不同的供电电压范围去选择不同的电源线接线端口，即插即用。在对Ring-11大阳城娱乐下载app接线时，请按照如图1和图2所示方式进行安全接线。

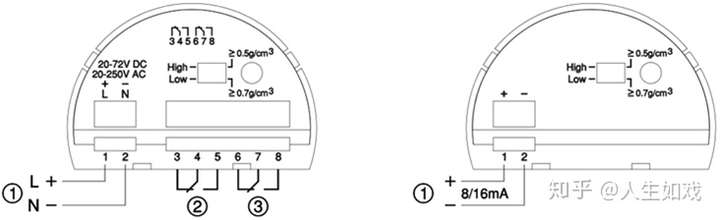

　　　　　图1 继电器输出方式　　　　　　　　　　　　　　　　　图2 二线制输出方式

　　　　　①：电源输入端　　　　　　　　　　　　　　　　①：电源输入端8/16mA信号输出端

　　　　　②③：继电器信号输出端，DPDT

　　从上图可知，计为Ring-11大阳城娱乐下载app有2种输出方式：

　　1、图1为继电器（双刀双掷）输出方式，在产品上大家设计了两组常开常闭触点，当采用继电器输出方式时，用户可以根据需求自行选用常开或是常闭触点进行接线。

　　图1左下角标识“1”接直流“+”或交流“火线”，标识“2”接直流“-”或交流“零线”，交直流通用，有内部电路智能识别，必须注意的是，直流供电范围是20～72V DC，交流供电范围是20～253V AC；标识“3-4”和“6-7”为2组继电器的常闭输出，“4-5”和“7-8”为继电器的常开输出，是接常闭点或者常开点应依据用户使用要求确定；

　　2、图2为二线制输出方式，标识“1-2”两根线既是电源线也是信号线，既是仪表的直流电源输入（范围：10～36VDC），也是仪表的信号输出，当采用二线制输出方式，按照如图2所示引出的1、2按图接线即可。

　　仪表内部电路将控制整个环路的电流恒定为8mA（安全模式）和16mA（报警模式），也即这2个电流分别标识音叉头是否接触液体（有料无料）,另外为了提升Ring-11的自检功能，除8mA和16mA电流外，增设了一个回路电流为<2.3mA的仪表故障电流，也就是说当电路回路电流小于2.3mA时，证明大阳城娱乐下载app本身出了故障，建议返厂检修。

　　（二）Ring-21紧凑型大阳城娱乐下载app怎么接线

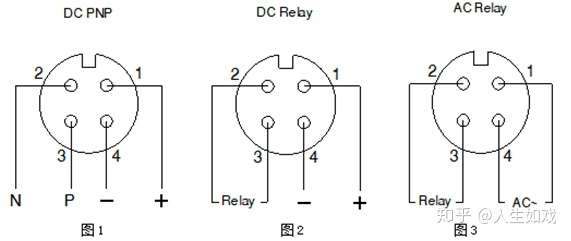

图一 航空插头接线图

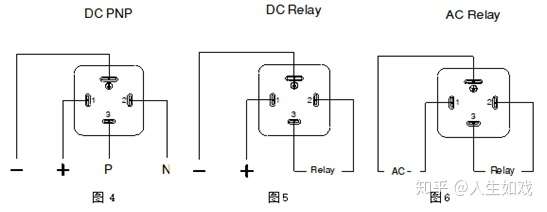

图二 赫斯曼接头接线图

　　Ring-21紧凑型大阳城娱乐下载app与Ring-11大阳城娱乐下载app在电源设计上的区别在于交直流不通用，因此当选用直流供电型号时，不可采用220V交流电供电，以免电路板被烧坏。若选用交流供电型号，当供直流电时，仪表不受损坏，但无法工作，所以这一点在接电源线时需要注意。

　　此款产品配备了两种接口，一种是航空插头，另外一种是赫斯曼接头，其中赫斯曼接头比较通用，线缆的长度可以根据现场实际需要而定。对于不同的输出方式如继电器输出、PNP输出，接线时需严格按照上图对应的输出方式和接口进行接线。

　　一般来讲，只要按照上述方法正确接线，大阳城娱乐下载app都能够稳定可靠的工作，其不但安装简单、易用，而且在使用过程中免予维护，是一款省心耐用的物位测量仪表。
